Узел смыкания с двумя направляющими

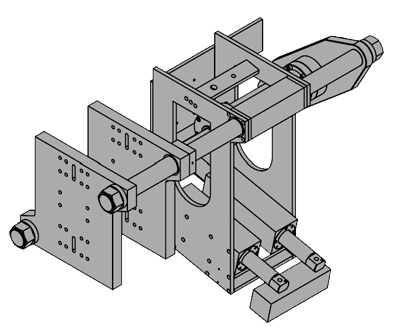

Классическая концепция узла смыкания с двумя направляющими колоннами, расположенными по противоположным углам плит, обеспечивает идеальное распределение усилия смыкания по поверхности плит. Цилиндр смыкания, раскрываясь, применяет усилие на центр задней плиты и одновременно притягивает переднюю плиту на встречу задней. Таким образом, две плиты до смыкания проходят одинаковое расстояние. Синхронность движения плит контролируется системой из центральной шестерни и двух зубчатых реек, прикреплённых к каждой из плит.

Каретка с прессформой перемещается диагонально по двум направляющим колоннам. Противодействие усилию, создаваемому на каретку выдувными дорнами, осуществляется системой из двух крюков, закреплённых на плите и выдувной станции.

Узел смыкания с двумя направляющими в настоящее время является прекрасным решением для производства изделий нестандартных форм большого размера. Такой узел смыкания применяется на экструзионно-выдувных машинах серии XL.
