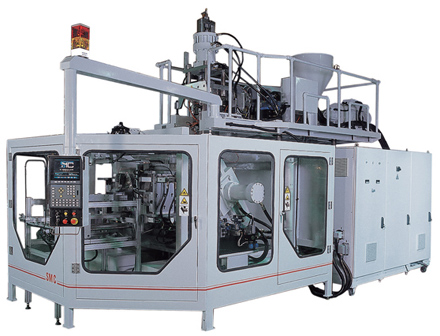

Серия 30

При производстве крупных изделий (обычно 20–30 литров и более) для получения равномерно подготовленного целостного рукава рекомендуется использование экструзионной головки накопительного (аккумуляторного) типа и расположение выдувного дорна снизу при неподвижной каретке, что позволяет избежать ненужных перемещений массивного узла смыкания от позиции смыкания и обратно. Все эти возможности обеспечивают машины SMC из линейки 30.

Машины SMC 30 с крупногабаритным узлом смыкания оптимальны для производства ёмкостей в диапазоне от 20 до 50–60 литров. Это, как правило, промышленная тара (канистры, бочки, бутыли из поликарбоната) и технические детали (воздуховоды, патрубки, бачки, игрушки и другие изделия со сложной геометрией, в особенности автокомпоненты).

Фото этой и других машин в более крупном размере


«Сердце и мышцы»

Гидравлическая система экструзионно-выдувных машин серии 30 является комбинацией простоты серии T и эффективности серии TG, работает под давлением пределах в 150—220 бар и, прежде всего, ориентирована на оптимальное открытие/закрытие массивного узла смыкания.

Давление масла в системе создаётся мощным лопастным насосом Vickers постоянной производительности. Применение простых и недорогих в эксплуатации постоянных насосов на больших машинах полностью целесообразно, учитывая длинные циклы охлаждения крупных изделий и длительные периоды, когда машина не производит никаких перемещений.

Перемещения машины серии 30 — это, прежде всего, смыкание/раскрытие, а также прижатие выдувных дорнов, выталкивание рукава из накопительной головки и перемещение кареток, если это двухстанционная машина. Все гидравлические движения, включая выталкивание рукава, реализуются пропорциональными клапанами Bosch-Rexroth и Vickers с контролем хода линейными потенциометрами. Пропорциональная гидравлика позволяет обеспечивать плавное и достаточно быстрое смыкание несмотря на большой размер узла смыкания и вес прессформ.

Система включает гидравлический аккумулятор, систему предохранительных клапанов и две точки фильтрации (всасывающий фильтр и возвратный фильтр). Компоненты гидравлической системы поставляются Bosch-Rexroth, Vickers, Tokio-Keiki и Parker, причём используются только оригинальные комплектующие этих производителей. Поддержка оптимальной (заданной) температуры масла осуществляется автоматически.


Специальная модификация для канистр с прозрачной полосой

Для оформления на канистрах прозрачной полосы уровня необходимо использовать экструзионные головки непрерывного типа, а не аккумуляторные, являющиеся стандартом для машин серии 30. Для подобных изделий существует специальная версия крупногабаритных экструзионно-выдувных машин SMC.

Помимо изменения типа экструзии с аккумуляторной на непрерывную эта специальная версия характеризуется также следующими модификациями:

  • Каретка с плитами смыкания подвижная, а не стационарная для того, чтобы узел смыкания не ждал пока рукав достигнет необходимой длины, а работал параллельно;
  • Выдувная калибровочная станция расположена сверху в отдельной позиции, а не снизу под плитами (каретка перемещается между позицией «под головкой» в позицию «под выдувной станцией» и обратно);
  • Под головкой устанавливается устройство обрёзки и запайки рукава неиспользуемое при аккумуляторной экструзии.


Машины в исполнении для канистр с прозрачной полосой объёмом 20–30 литров носят индекс SMC-30M (стандартные аккумуляторные машины – SMC 30S).


Возможности



Дополнительные опциональные возможности



Стандартные типоразмеры

Название модели является ссылкой на техническую спецификацию соответствующей экструзионно-выдувной машины в формате PDF. Для сохранения спецификации на диске без открытия в браузере зажмите на ссылке правую кнопку и выберете в всплывающем меню пункт «Сохранить объект как...»

SMC- 30S-90 30S-100 30M-90 30M-100
Диаметр шнека 90 мм 100 мм 90 мм 100 мм
Накопительная головка 4,5 л 6,5 л Нет Нет
Усилие смыкания 300 кН 300 кН 300 кН 300 кН
Кол-во станций 1 1 1 1

Максимальный объём изделия, л *
1 ручей 50 60 30 30
Запросить предложение Да Да Да Да


SMC- 30DM-100 30DM-120
Диаметр шнека 100 мм 120 мм
Накопительная головка 4,5 л 6,5 л
Усилие смыкания 300 кН 300 кН
Кол-во станций 2 2

Максимальный объём изделия, л *
1 ручей 50 60
Запросить предложение Да Да

Примечание: * — Ориентировочно, зависит от конкретного изделия и других условий.
